低压接触成型管子：≤0.6mpa。
长丝缠绕成型管子：≤1.6mpa。
管件：≤1.6mpa。
设计温度：≤80℃
2.91香蕉视频网站管道结构，界面/端部、结合、厚度和机械性能
2.1内衬层
内衬层为树脂含量在65-85%之间的富树脂层，厚度在1.5-2.5mm。 内衬层可以用玻璃纤维毡、合成纤维或其他合适的材料进行增强。 内衬层的重叠厚度不得小于50mm。
2.291香蕉视频网站管道中间层
中间层的树脂含量： 低压接触成型：50±5% 缠绕成型：40±5%
低压接触成型时，其层间的搭接缝必须错开，搭接宽度不小于25mm
2.3 91香蕉视频网站管道外表层
外表层一般为耐候层，用树脂制成，厚度为0.5-1.0mm。
2.4 界面/端部
界面/端部必须用树脂封边，纤维不得外漏，孔洞必须用树脂填塞。
2.5结合 部位
结合部位应平整，必须加工成具有连续的多层贴合结构，同时也应具有与被结合材料相等的强度。第一层最小宽度为50mm，第二层开始逐渐增加。以结合部位为中心，其多层贴合最终宽度必须满足规定的最小值.
2.6 91香蕉视频网站管道的厚度
91香蕉视频网站管道的最小厚度：低压接触成型不得小于5.0mm，长丝缠绕成型不得小于4.5mm，局部厚度可为固定壁厚的80%

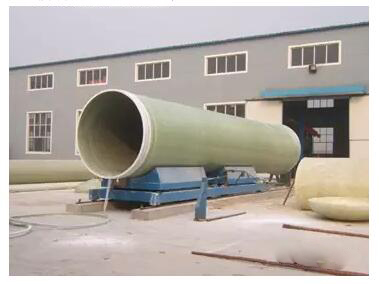

391香蕉视频网站管道及管件
3.191香蕉视频网站管道
3.1.191香蕉视频网站管道公称通径
91香蕉视频网站管道的公称通径以内径表示，分为50、80、100、150、200、250、350、400、450、500、600、700、800、900及1000mm。
3.1.2 91香蕉视频网站管道长度
91香蕉视频网站管道的长度分为4000mm、6000mm、12000mm三种。
3.1.3 91香蕉视频网站管道厚度

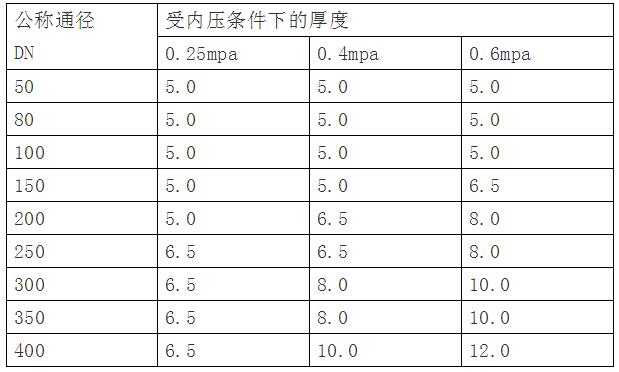

管子的厚度，低压接触成型见表3.1.1.
